產品簡介:
用途
本產品適用于工礦企業、民用建筑中各種水箱（池）、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。
性能特點
1、運用液壓原理控制，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。
3、重量輕，體積小。
4、安裝、維修方便
技術參數
使用介質：潔凈水
使用壓力：0.2MPa～1MPa
介質溫度：≤80℃

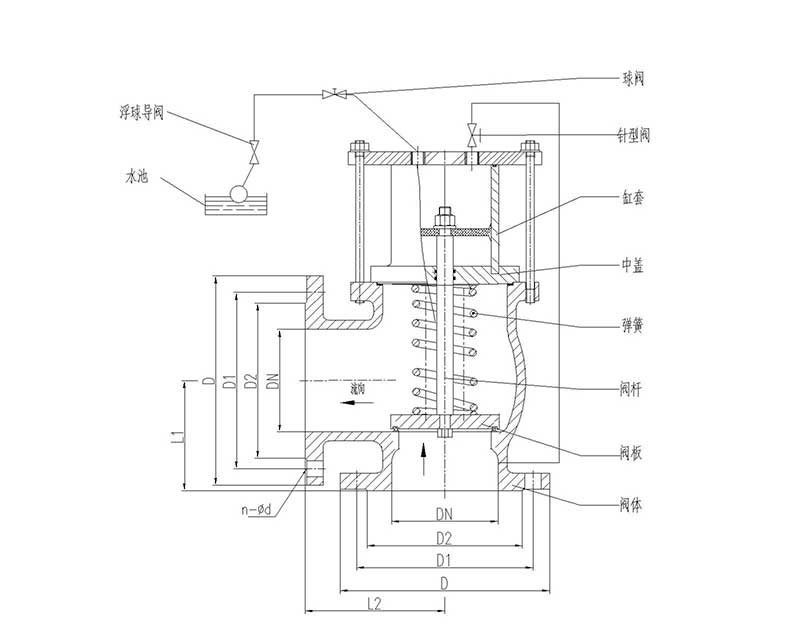

結構形式
主要尺寸
|
公稱通徑DN
|
D
|
D1
|
n-φd
|
L2
|
L1
|
|
50
|
160
|
125
|
4-18
|
105
|
95
|
|
65
|
180
|
145
|
4-18
|
150
|
115
|
|
80
|
195
|
160
|
8-18
|
125
|
120
|
|
100
|
215
|
180
|
8-18
|
160
|
120
|
|
150
|
280
|
240
|
8-23
|
190
|
150
|
|
200
|
335
|
295
|
8-23
|
225
|
190
|
|
250
|
390
|
350
|
12-23
|
260
|
220
|
|
300
|
440
|
400
|
12-23
|
280
|
260
|
|
350
|
500
|
460
|
16-23
|
315
|
300
|
|
400
|
565
|
515
|
16-28
|
340
|
340
|
工作原理
當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。
安裝形式及注意事項

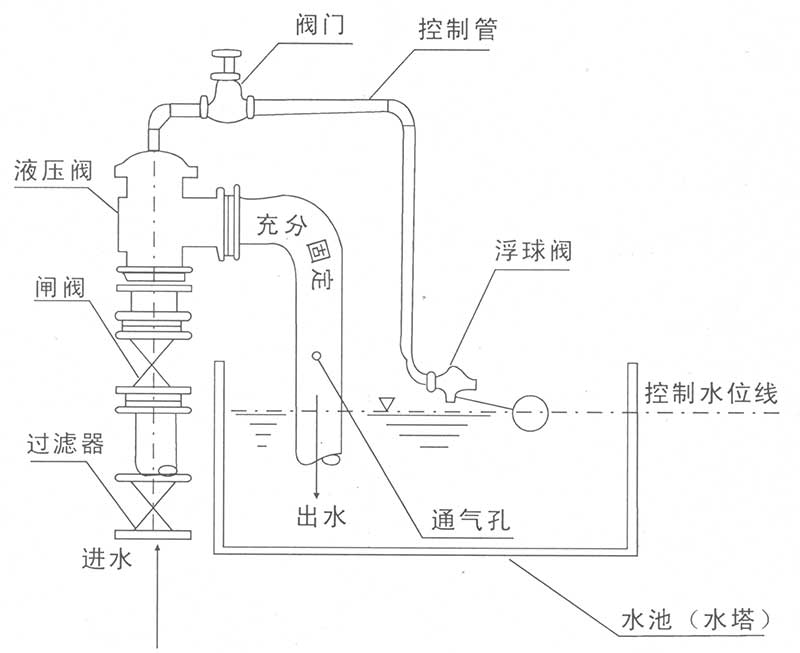

將該閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。過水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上：在水箱內出水管高于水線處鉆2-4個直徑約8～16小孔,以防真空回水.使用時,截止閥應全開。如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關閉30～50秒，故水箱要有足夠的空余容積，檢查水箱上有沒有安裝溢流管道，如果沒有安裝溢流管道，建議加裝溢流管道，且保證管道通暢，在管道終端可以安裝一個自動發生報警裝置，這樣的話只要水箱里面的水滿了，溢出的水流會通過溢流管道終端的自動發聲報警器提醒，及時關閉管道水箱供水閥門，避免浪費。為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。如安裝在地下水池，則應在地下泵房安裝報警裝置。安裝形式說明圖示見下圖：
維護保養
在安裝該閥前，應將管道沖洗干凈，該閥在使用中，可視水質情況一年保養一至二次，當水質清潔度較差時，需適當增加保養次數。具體保養方法如下：
1.關閉該閥前的閘閥（或蝶閥）；
2.旋下閥蓋上的螺母和螺栓；
3.取出閥門內部活塞、閥桿和導向蓋等；
4.旋下活塞桿兩端螺母；
5.拆下壓蓋、密封圈、閥瓣；
6.拆下導向壓蓋、密封圈、閥瓣。
拆卸后，應除去各零件的水垢和各種污物，用鋼絲疏通節流螺母上小孔，更換已損壞的密封件。裝配順序和拆卸順序相反。
