產品簡介:
該產品是我公司工程技術人員參照美國、法國和國內同類型的先進產品進行設計和制造的。閥體采用了全通道流線型設計，流體阻力小，流量大。在傳動方式上采用水力操作即利用管道中的水壓自動操作主閥的上下移動，控制閥口開度，調節下游壓力，使下游壓力維持在導閥彈簧設定壓力值上。當下游壓力超過設定值時，減壓閥將自動關閉，保證出口壓力不變。該產品是生活給水、消防系統及工業給水系統的理想產品，歡迎選購。
結構型式

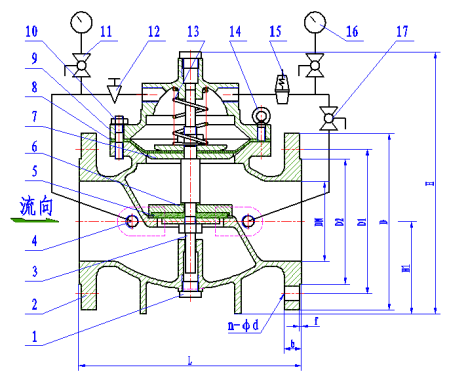

該閥由主閥、導閥、針閥、球閥和壓力表等組成。由于導閥、針閥和壓力表等要用導管與主閥相連，所以統稱導管控制系統，如下圖所示。
|
序號
|
名稱
|
|
1
|
螺塞
|
|
2
|
閥體
|
|
3
|
閥桿
|
|
4
|
微型過濾器
|
|
5
|
氟橡膠密封
|
|
6
|
閥盤
|
|
7
|
壓板
|
|
8
|
氟橡膠膜片
|
|
9
|
閥蓋
|
|
10
|
螺柱、螺母
|
|
11
|
球閥
|
|
12
|
針閥
|
|
13
|
彈簧
|
|
14
|
吊環
|
|
15
|
導閥
|
|
16
|
壓力表
|
|
17
|
球閥
|
|
DN
|
L
|
PN10
|
PN16
|
PN25
|
Z-Φd
|
|
D
|
D1
|
D2
|
D
|
D1
|
D2
|
D
|
D1
|
D2
|
PN10
|
PN1.6
|
PN25
|
|
50
|
205
|
165
|
125
|
100
|
165
|
125
|
100
|
165
|
125
|
100
|
4-18
|
4-18
|
4-18
|
|
65
|
220
|
185
|
145
|
120
|
185
|
145
|
120
|
185
|
145
|
120
|
4-18
|
4-18
|
8-18
|
|
80
|
240
|
200
|
160
|
135
|
200
|
160
|
135
|
200
|
160
|
135
|
8-18
|
8-18
|
8-18
|
|
100
|
285
|
220
|
180
|
155
|
220
|
180
|
155
|
235
|
190
|
160
|
8-18
|
8-18
|
8-22
|
|
125
|
295
|
250
|
210
|
185
|
250
|
210
|
185
|
270
|
220
|
188
|
8-18
|
8-18
|
8-26
|
|
150
|
360
|
285
|
240
|
210
|
285
|
240
|
210
|
300
|
250
|
218
|
8-22
|
8-22
|
8-26
|
|
200
|
425
|
340
|
295
|
265
|
340
|
295
|
265
|
360
|
310
|
278
|
8-22
|
12-22
|
12-26
|
|
250
|
500
|
395
|
350
|
320
|
405
|
355
|
320
|
425
|
370
|
332
|
12-22
|
12-26
|
12-30
|
|
300
|
525
|
445
|
400
|
368
|
460
|
410
|
375
|
485
|
430
|
390
|
12-22
|
12-26
|
16-30
|
|
350
|
620
|
505
|
460
|
428
|
520
|
470
|
436
|
555
|
490
|
448
|
16-22
|
16-26
|
16-32
|
|
400
|
700
|
565
|
515
|
482
|
580
|
523
|
485
|
620
|
550
|
505
|
16-26
|
16-30
|
16-36
|
|
450
|
770
|
615
|
565
|
532
|
640
|
585
|
545
|
670
|
600
|
555
|
20-26
|
20-30
|
20-36
|
|
500
|
800
|
670
|
620
|
585
|
715
|
650
|
608
|
730
|
660
|
610
|
20-26
|
20-34
|
20-36
|
|
600
|
920
|
780
|
725
|
685
|
840
|
770
|
718
|
845
|
770
|
718
|
20-30
|
20-36
|
20-41
|
工作原理：
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在靜壓狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。
200X減壓閥的調壓性能穩定，最高壓力可達到25公斤，最小為1公斤，1到25公斤之間的壓力都可以通過調整達到。
安裝和調節：
1、主閥最佳的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可達到使用功能，安裝前要徹底清除管道內的雜物。要注意主閥體外水流標示箭頭，依方向安裝。安裝后應確保沒有管路壓力作用在閥體及閥內部件上。
2、主閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥。以便于維修。
3、主閥上的過濾器要定期清洗。
4、通水前必須徹底沖洗管路系統。
5、對重要給水管路應安裝旁通閥。
6、靜壓調壓方法：
（1）關閉上游隔離閥，開啟下游隔離閥泄壓，使下游壓力降低0.1Mpa以后，關閉下游隔離閥；
（2）將導閥調節螺釘擰至最上方位置；
（3）慢慢開啟上游隔離閥至全開；
（4）慢慢向下擰緊導閥調節，出口壓力將逐步升高，直到設定值時將調節閥螺釘鎖定；
（5）如果調壓過頭，須從第一步開始重新調，即只能從低壓往高壓調。
產品參數:
產品名稱 : 200X減壓閥
型號： 200X
口徑： 20～800mm
壓力： 1.0～2.5MPa
材質： 鑄鋼、鑄鐵
