產品簡介:
產品介紹:
FA49H型防爆波安全閥，是一種用于消除管線中因多種原因造成的水錘沖擊波，保護管道及設備不受破壞的裝置。適用于工礦、企業、高層建筑、電站等各類給排水系統中，利用活塞上腔室中空氣的脹縮，使突發的沖擊波得到緩沖而緩解了力度，最大程度地避免因巨大的水錘沖力造成的設備損壞。該裝置結構簡單，選材精良，使用壽命長。
閥門參數:
公稱壓力：PN1.6～2.5MPa
公稱通徑：15～300
容氣腔壓力(占管道壓力百分?jǐn)?shù)) 50～70%
適用介質：無雜物的清水、污水
適用介質溫度：0～80℃
法蘭標準：GB/T
17241.6 GB/T 9113
試驗標準：GB/T
13927 API598
工作原理:
FA49H防爆波閥在正常狀態下閥門處于常開狀況，系統介質正常暢通，當沖擊波傳入該閥時，主閥閥板受到?jīng)_擊，克服了彈簧的阻力，迅速關閉將沖擊波擋在外端，而已進入的沖擊波在消波閥的作用下，引入消波室，化解了沖擊波的破壞力，通過阻擋和化解從而達到了保護和防護的意義。
主要部件材料：
|
零件名稱
|
閥體、閥蓋
|
彈簧
|
|
材料
|
鑄鐵，球鐵
|
不銹鋼
|
產品尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
295
|
295
|
460
|
520
|
520
|
550
|
620
|
675
|
795
|
安裝與維護：
①各種FA49H型防爆波安全閥都應垂直安裝。
②FA49H型防爆波安全閥出口處應無阻力，避免產生受壓現象。
③FA49H型防爆波安全閥在安裝前應專門測試，并檢查其密封性。
④對使用中的FA49H型防爆波安全閥應作定期檢查。

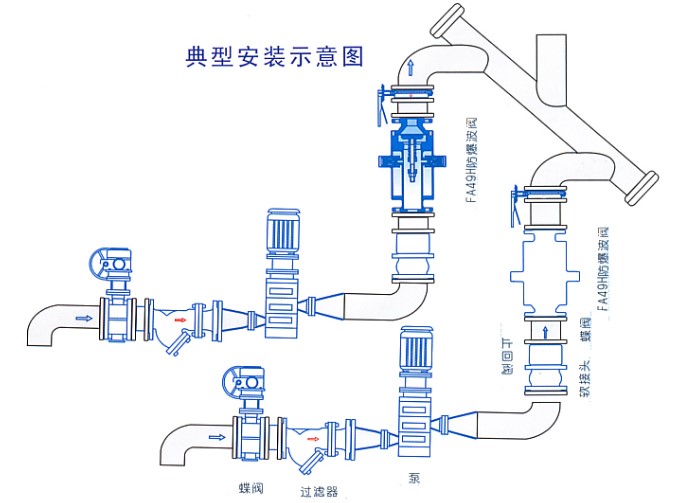

FA49H防爆波閥典型安裝示意圖
