產品簡介:
產品簡介
該產品是我公司工程技術人員參照美國、法國和國內同類型的先進產品進行設計和制造的。閥體采用了全通道流線型設計，流體阻力小，流量大。在傳動方式上采用水力操作即利用管道中的水壓自動操作主閥的上下移動，控制閥口開度，調節下游壓力，使下游壓力維持在導閥彈簧設定壓力值上。當下游壓力超過設定值時，減壓閥將自動關閉，保證出口壓力不變。該產品是生活給水、消防系統及工業給水系統的理想產品，歡迎選購。
結構型式

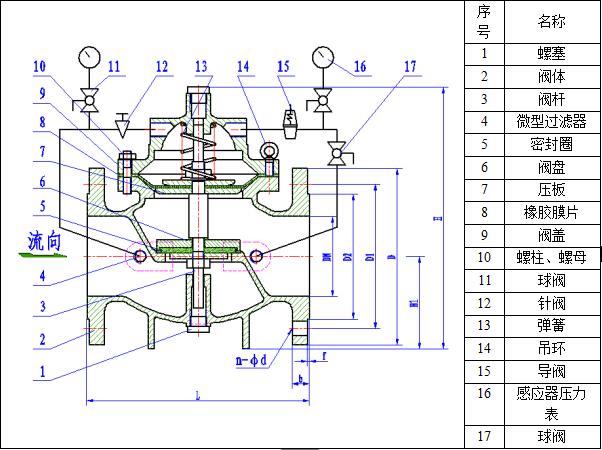

該閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成。由于導閥、針閥和壓力表等要用導管與主閥相連，所以統稱導管控制系統，如下圖所示。
工作原理：
進入壓力P1通過導管和針閥16（參看結構圖）進入主閥的控制室，并建立向下的壓力F3。出口壓力P2也通過導管作用在導閥15的隔膜下并與導閥的調節彈簧相對抗。當下游壓力超過導閥彈簧設定值時，導閥關閉�？刂剖覂�(nèi)的水排泄量為0，可變壓力F3達到最大值，則主閥盤緊壓閥座減壓閥關閉。當下游壓力小于導閥彈簧設定值時，導閥開啟，控制室內壓力水將通過導閥15、球閥17排泄到下游。由于針閥開度小（1/4~1/2），并且入口導管比出口導管直徑小，所以排泄速度大于入口壓力補水速度，由此控制室內的壓力F3減小，一直作用在主閥盤6下面的入口壓力P1將主閥閥盤托起，從而打開減壓閥。在穩定調節狀態，排泄量等于補水流量，主閥口開度不變，下游壓力穩定。
安裝和調節：
1、主閥最佳的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可達到使用功能，安裝前要徹底清除管道內的雜物。要注意主閥體外水流標示箭頭，依方向安裝。安裝后應確保沒有管路壓力作用在閥體及閥內部件上。
2、主閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥。以便于維修。
3、主閥上的過濾器18要定期清洗。
4、通水前必須徹底沖洗管路系統。
5、對重要給水管路應安裝旁通閥。
6、調壓方法：
（1）關閉上游隔離閥，開啟下游隔離閥泄壓，使下游壓力降低0.1Mpa以后，關閉下游隔離閥；
（2）將導閥調節螺釘擰至最上方位置；
（3）慢慢開啟上游隔離閥至全開；
（4）慢慢向下擰緊導閥調節，出口壓力將逐步升高，直到設定值時將調節閥螺釘鎖定；
（5）如果調壓過頭，須從第一步開始重新調，即只能從低壓往高壓調。

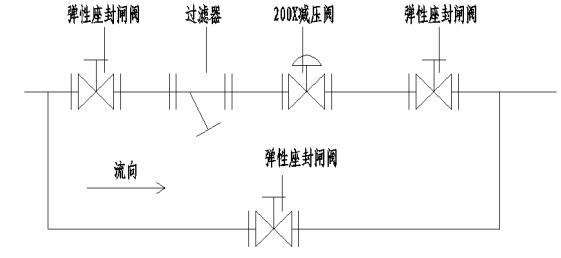

200X減壓閥安裝示意圖
產品參數:

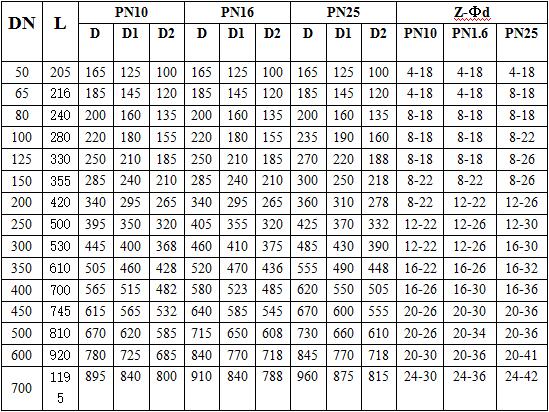

部分產品主要外形尺寸:(模具尺寸更改恕不另行通知)

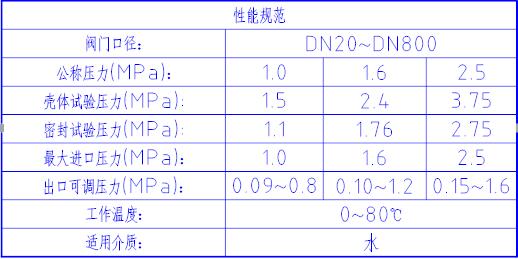

主要技術性能:
