產品簡介:
該產品是我公司工程技術人員參照國內外類型的先進產品進行設計和制造的，閥體采用了全通道路流線型設計。流體阻力小，流量大，密封效果好。由于在主閥上配裝導管控制系統，利用水力操作，可自動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，歡迎選購。
工作原理：
當管道從進水端給水時，由于針閥（15）、球閥（12）、浮球閥（10）是常開的，水通過微型過濾器（16）、針閥（15）、進入閥蓋控制室后、又經球閥（12）、浮球閥（10）進入水池，此時控制室不形成壓力，則進入主閥盤下面的入口壓力主閥盤托起，打開主閥盤向水箱內大量供水，當水箱（池）的水面上升至設定高度時，浮球浮起關閉浮球閥（10），閥蓋控制室內水壓升高，推動主閥盤關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
安裝與維護：
A、安裝要求：
1、在安裝本閥前，應將管道沖洗干凈，可視水質情況一年保養一至二次。
2、安裝于水池或高位水塔的進水管上，本閥優先考慮水平安裝（即閥蓋朝上）。其它安裝方式也可達到操作功能，安裝時注意主閥體外水流標示箭頭，遵循方向安裝。
3、本閥前應裝截止閥或閘閥和一只過濾器以便于維修。
4、試水時要先開啟主閥蓋上的球閥，然后慢慢開啟主閥前的閘閥，此時，主閥應正常向水箱內供水，關閉球閥，主閥也隨之關閉。如果不能關閉，說明主閥盤下有臟物，清除臟物后再試。主閥供水時浮球?qū)чy也同時流水，如果用手托起浮球，浮球閥關閉，則主閥也隨之關閉，證明浮球閥良好。
5、浮球裝于主閥上，為出廠時包裝方便，實際安裝如下圖示：
6、主閥導管進口處的微型過濾器（16）要2～3個月清洗一次。

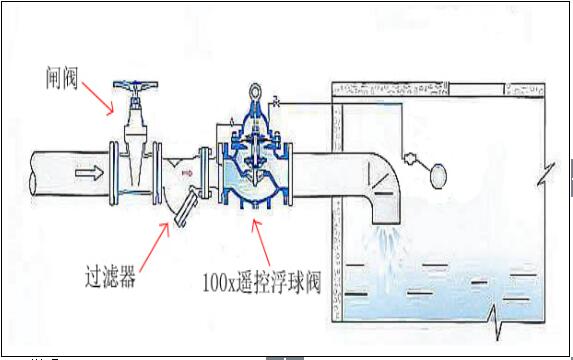

100X遙控浮球閥典型安裝示意圖
B、說明：
1、此種安裝方式，適用于任何口徑的閥門，為以后維護方便，請留足夠大入孔。
2、如主閥裝于蔭井內，主閥四周應有足夠維修空間，主閥為活塞時入孔須有設在主閥上端，便于維修時吊裝活塞。

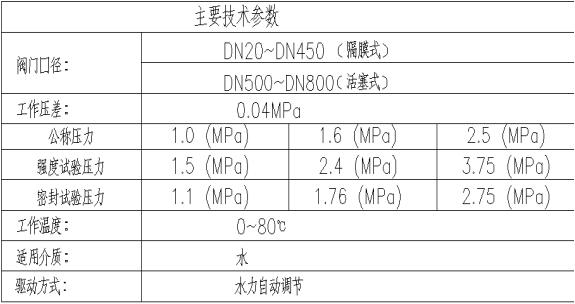

產品參數:
結構型式:

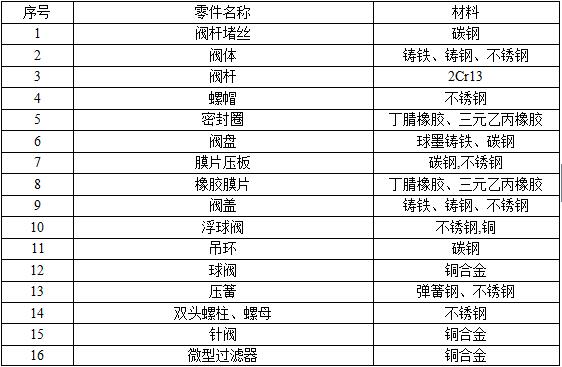

該閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成。如圖所示：

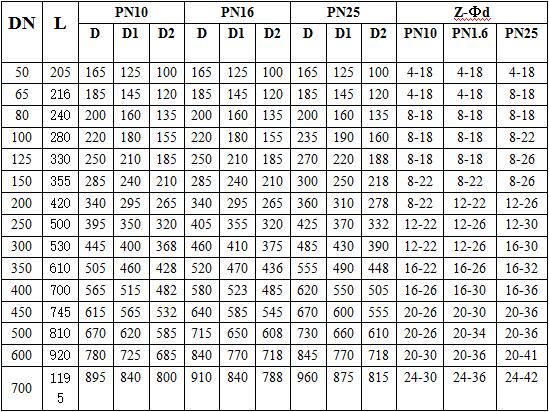

主要外形尺寸：
