一、特點及用途
二、標準規范
三、主要性能規范
四、主要零件材料
五、CARX復合式排氣閥的工作原理
六、裝運和儲存
七、安裝
八、試驗和調整
九、操作和維護
十、可能發生的故障 原因及維修
一、 特點及用途：
該閥門采用軟密封結構，在室溫或高溫下均具有良好的密封性能，使用壽命長，廣泛適用于輕工、電力、、水道等領域，使用安全可靠，該閥門是現代化企業最理想的選擇。
二、 標準規范：
復合式排氣閥按照下列標準執行
1.設計制造與檢驗按照企業標準。
2.法蘭連接尺寸按JB/T 79.1-1994或按用戶要求標準的規定。
3.結構長度按企業標準的規定。
4.閥門壓力試驗按GB/T 13927-2008的規定
|
|

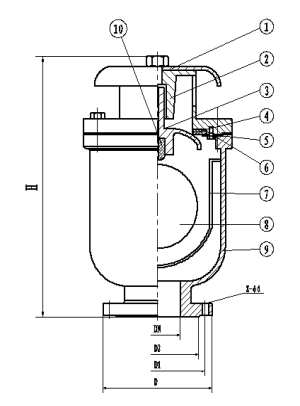

序號
|
名稱
|
材料
|
|
1
|
防雨蓋
|
球墨鑄鐵
|
|
2
|
定位架
|
球墨鑄鐵
|
|
3
|
導桿活塞
|
304 不銹鋼
|
|
4
|
密封圈
|
橡膠
|
|
5
|
密封圈壓板
|
304 不銹鋼
|
|
6
|
密封墊圈
|
橡膠
|
|
7
|
護桶
|
304 不銹鋼
|
|
8
|
浮球
|
304 不銹鋼
|
|
9
|
閥體
|
球墨鑄鐵
|
|
10
|
密封頭
|
橡膠
|
三、主要性能規范：
|
公稱壓力PN
|
GB1048
|
|
|
Mpa
|
|
0.6
|
1.0
|
1.6
|
|
|
|
強度密封試驗壓力PS
|
0.9
|
1.5
|
2.4
|
|
|
|
高壓密封試驗壓力PS
|
0.66
|
1.1
|
1.76
|
|
|
|
低壓氣密封試驗壓力PS
|
0.6
|
|
|
材質
|
Qt450
|
|
適用溫度℃
|
-20~100/
|
|
適用介質
|
水
|
四、 主要零件材料
|
零件名稱
|
閥體、支架 閥蓋
|
球
|
內部件
|
密封圈
|
|
|
WCB/QT450
|
304
|
304
|
四氟 丁青橡膠
|
|
|
零件材料可按用戶要求給定。
五、 復合式排氣閥的工作原理：
本閥門用于管道的最高點或有閉氣的地方和泵浦出口處，來排除管道內的氣體來疏通管道。使管道到達正常工作！ 如不安裝排氣閥 管道隨時會出現氣阻 使管道出水容量達不到設計要求！其次：管道在運作時出現停電 停泵，會出現負壓力會引起管道震動或破裂， 這時排 進氣閥就迅速把空氣吸入管內， 防止管道震動和破裂 起到保護作用！
復合式排氣閥必須設有二孔一大一小，大孔與通徑孔基本相同，管道首次通水會有大量氣體往外排，這些氣體是從大孔排出。當氣體排完后，大孔停止排氣，管道在正常運作時管內會自然產生氣囊體，這些氣囊體會慢慢形成變大集中到管道的上部，從而形成氣阻，對管道出水量造成影響達不到設計的要求，這時排氣閥的小孔就起到了排氣的作用了 在，這些氣體會有小孔解決排出，使管道內無氣體存在！當管道內需要大量補氣時，浮球順?biāo)陆�，打開小孔帶動大孔進行大量進氣確保管道安全！
六、裝運和儲存
1、運輸前的準備
閥門密封面是關鍵的部位，應采取下列措施：
(a) 閥門內部應清除滯留水垢，保持閥門內腔清潔、無污垢。
2、搬運
搬運閥門時應適當加以注意，閥門決不能拋扔或跌落！應保持豎立擺放！
3、儲存
儲運應注意的問題通常與運輸準備工作相同。但時間因素是很重要的，閥門一般存放在室內，使閥門保持干凈無雜物遺在密封面上。如果閥門必須存放在室外，應有遮蓋體進行遮擋保護！
七、安裝
閥門的安裝是決定閥門使用壽命的關鍵。安裝不當使閥門性能下降的可能性很大，因此，在安裝閥門之前應確認以下幾點：
1、仔細拆裝閥門的包裝物，對照材料、規范和明細表等清單，檢查標簽或標牌，以確保其符合訂單要求。
2、必須注意附在閥門上或隨同閥門一起的專用警告標簽或標牌，并采取適當?shù)拇胧?
3、檢查閥門表示流向的標志，如標出了流動方向，則應按照規定的流向安裝閥門。
4、通過閥門通道檢查閥門內部是否清潔、有無異物和危害性的腐蝕。去除專用的包裝材料。
5、在即將安裝閥門前，檢查與閥門相連接的管道是否清潔，是否有異物。
八、試驗和調整
當閥門經嚴格檢查和安裝后，應處于良好的工作狀態，并隨時可以操作。
注：排氣閥在使用過程中壓力不能低于0.02MPa，如低于0.02MPa排氣閥容易漏水，該閥必須配有一只閥門作為檢修用！在檢查閥門的操作性能如果沒發現明顯的問題，則在檢查密封性能和操作性能的同時就可帶壓進行實際試！
九、操作和維護
閥門是一種既有運動件又有磨損件的特殊產品。為了使閥門獲得滿意的使用性能，就要長期保護好某些部件的精加工表面。
在正常運行狀態和符合壓力、介質、溫度的情況下，閥門連續的使用壽命不小于五年。
維護
對它的維護要求既要考慮閥門的偶然開啟與關閉，又要考慮到閥門大部分時間是處于承壓不動狀態。
長期保持在某個位置不動的閥門，可操作性在某種程度上可能會下降，這是由于橡膠老化、浮球表面腐蝕或有害的堆積而造成的。
承壓邊界的完整性主要是要求承壓部件完好無損，固定裝配連接處的承壓密封，以及在大多數情況下保證運動的浮球與橡膠面之間有效的工作密封。承壓邊界和固定裝配連接處要經常檢查并確認是好的。
閥門的外部結構一般很容易檢查和維護。應采取合理的方法防止閥門的機械損傷，防止大氣中的沉淀物、化學物質或潮濕氣體對閥門的侵蝕而使其品質惡化。
十、可能發生的故障、原因及維修方法
|
可能發生的故障
|
發生故障的原因
|
消除辦法
|
|
密封面漏水
|
1 污垢卡住密封面
2時間過長 四氟或橡膠磨損
|
1 污物清除干凈
2．更換新四氟或丁青橡膠
|
|
浮球變形
|
|
|
|
壓力過大撞擊產生變形
|
更換浮球
|
|
|
|
|
|
閥門法蘭密封面泄漏
|
9.密封墊片失效。
10.管道兩側法蘭連接螺栓預緊力不均勻。
|
9. 更換密封墊片。
10. 均勻預緊連接螺栓。
|
產品參數:
CARX復合式排氣閥
產品型號：CARX
公稱通徑：25~400mm
材質：鑄鐵，碳鋼,不銹鋼
工作壓力：1.0~2.5Mpa
適用范圍：≤80℃
