產品簡介:
產品介紹:
該產品主要安裝于工礦企業、民用建筑中各種水池、水塔的進水管道中，當水池水位達到預設定水位時，閥門自動關閉；當水位下降時，閥門自動開啟補水。閥門關閉嚴密可靠，采用牢固的橡膠密封環密封，利用液壓控制原理，使滑盤關閉力與水壓力成正比，密封可靠性高。歡迎選購。
結構型式:
該閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成。如圖所示：

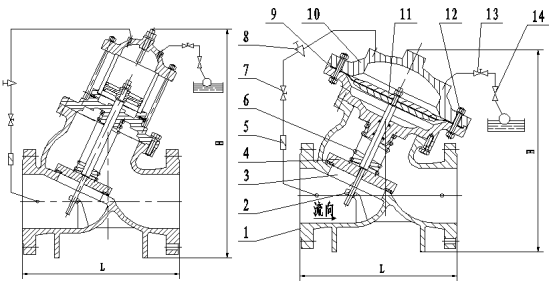

膜片式結構圖和零件材料表
|
序號
|
零件名稱
|
材料
|
|
1
|
閥體
|
鑄鐵、鑄鋼、不銹鋼
|
|
2
|
閥桿
|
2Cr13
|
|
3
|
閥座
|
鑄鐵、鑄鋼、不銹鋼、銅
|
|
4
|
閥盤
|
球墨鑄鐵、碳鋼、NBR
|
|
5
|
微型過濾器
|
銅合金
|
|
6
|
壓簧
|
彈簧鋼、不銹鋼
|
|
7
|
球閥
|
銅合金
|
|
8
|
針閥
|
銅合金
|
|
9
|
閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
10
|
浮球閥
|
不銹鋼,銅
|
|
11
|
橡膠膜片及壓板
|
丁腈橡膠、碳鋼
|
|
12
|
雙頭螺柱、螺母
|
不銹鋼
|
|
13
|
針閥
|
銅合金
|
|
14
|
小浮球?qū)чy
|
銅合金、不銹鋼
|
部分產品主要外形尺寸(模具更改恕不另行通知)：
|
DN
|
L
|
PN10
|
PN16
|
PN25
|
Z-Φd
|
|
D
|
D1
|
D2
|
D
|
D1
|
D2
|
D
|
D1
|
D2
|
PN10
|
PN1.6
|
PN25
|
|
50
|
205
|
165
|
125
|
100
|
165
|
125
|
100
|
165
|
125
|
100
|
4-18
|
4-18
|
4-18
|
|
65
|
216
|
185
|
145
|
120
|
185
|
145
|
120
|
185
|
145
|
120
|
4-18
|
4-18
|
8-18
|
|
80
|
240
|
200
|
160
|
135
|
200
|
160
|
135
|
200
|
160
|
135
|
8-18
|
8-18
|
8-18
|
|
100
|
280
|
220
|
180
|
155
|
220
|
180
|
155
|
235
|
190
|
160
|
8-18
|
8-18
|
8-22
|
|
125
|
330
|
250
|
210
|
185
|
250
|
210
|
185
|
270
|
220
|
188
|
8-18
|
8-18
|
8-26
|
|
150
|
360
|
285
|
240
|
210
|
285
|
240
|
210
|
300
|
250
|
218
|
8-22
|
8-22
|
8-26
|
|
200
|
425
|
340
|
295
|
265
|
340
|
295
|
265
|
360
|
310
|
278
|
8-22
|
12-22
|
12-26
|
|
250
|
530
|
395
|
350
|
320
|
405
|
355
|
320
|
425
|
370
|
332
|
12-22
|
12-26
|
12-30
|
|
300
|
605
|
445
|
400
|
368
|
460
|
410
|
375
|
485
|
430
|
390
|
12-22
|
12-26
|
16-30
|
|
350
|
650
|
505
|
460
|
428
|
520
|
470
|
436
|
555
|
490
|
448
|
16-22
|
16-26
|
16-32
|
|
400
|
700
|
565
|
515
|
482
|
580
|
523
|
485
|
620
|
550
|
505
|
16-26
|
16-30
|
16-36
|
|
450
|
780
|
615
|
565
|
532
|
640
|
585
|
545
|
670
|
600
|
555
|
20-26
|
20-30
|
20-36
|
|
500
|
815
|
670
|
620
|
585
|
715
|
650
|
608
|
730
|
660
|
610
|
20-26
|
20-34
|
20-36
|
|
600
|
900
|
780
|
725
|
685
|
840
|
770
|
718
|
845
|
770
|
718
|
20-30
|
20-36
|
20-41
|
|
700
|
970
|
895
|
840
|
800
|
910
|
840
|
788
|
960
|
875
|
815
|
24-30
|
24-36
|
24-42
|
主要技術性能：
|
公稱壓力（Mpa）
|
殼體試驗壓力（Mpa）
|
密封試驗壓力（Mpa）
|
最低動作壓力（Mpa）
|
緩閉時間
(S)
|
適用介質
|
介質溫度
(℃)
|
|
1．0
|
1．5
|
1．1
|
≥0．04
|
3～60
(可調)
|
水
|
0～80
|
|
1．6
|
2．4
|
1．76
|
|
2．5
|
3．75
|
2．75
|
工作原理：
當液位下降時，浮球?qū)чy打開，上控制室失壓力，則主閥打開，向水箱內供水。當液位上升時，上控制室壓力增加，則主閥關閉，停止向水箱內供水。
安裝與維護：
1、在安裝本閥前，應徹底清除管道內的雜物，通水前必須徹底沖洗管道。最佳安裝方式是安裝在水平管道上（即閥蓋朝上）。其它安裝方式也可達到操作功能，安裝時注意主閥體外水流標示箭頭，遵循方向安裝。
2、本閥前應裝截止閥或閘閥和一只過濾器閥后也要安裝一只閘閥，以便于維修。主閥安裝在水箱外，浮球?qū)чy安裝在水箱在內。（參看安裝圖）
3、試水時，先慢慢開啟主閥前的閘閥，注意閥體外的控制管路是否漏水，用手關閉球閥13時（參看結構圖），主閥應該也隨之關閉。如果不能關閉，說明主閥密封面上面夾有臟物，清除臟物后再試。
4、主閥導管進口處的微型過濾器（16）要2～3個月清洗一次

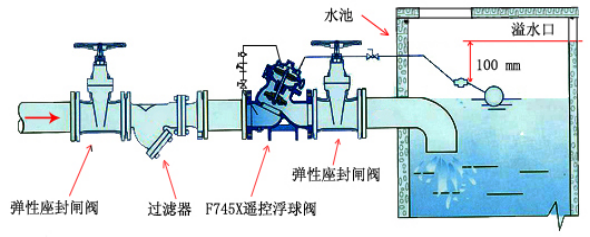

F745X遙控浮球閥典型安裝示意圖
產品參數:
型號： F745X
口徑： 50～600mm
壓力： 1.0MPa、1.6MPa
材質： 鑄鋼、鑄鐵、不銹鋼
